CTFd-Whale

CTFd-Whale是CTFd的一个插件，用来为CTFd提供控制动态容器的能力，通过CTFd-Whale，可以实现选手间及队伍间题目容器的隔离、独立flag等

原理

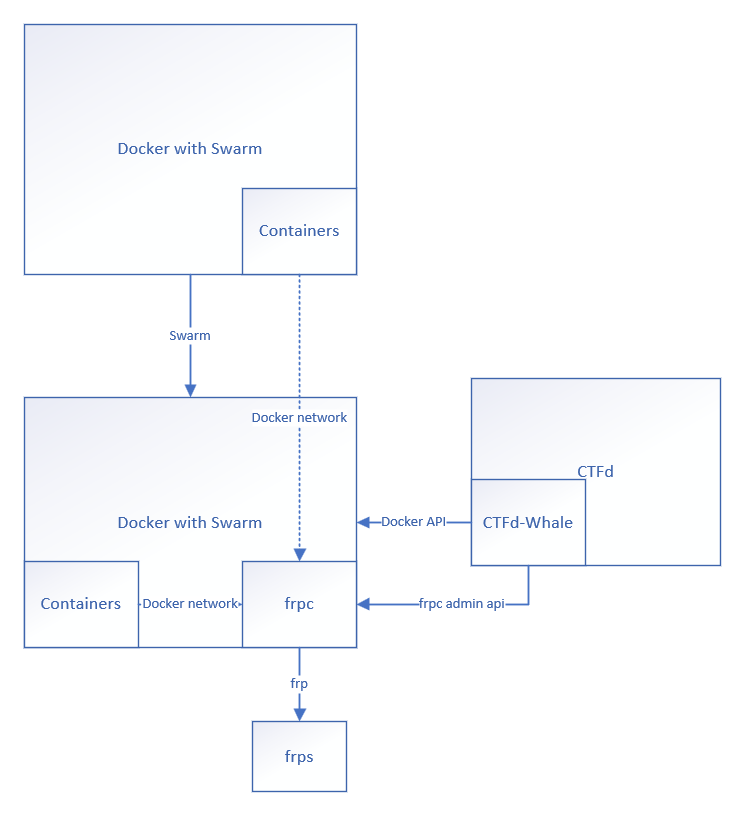

原理图

CTFd-Whale在CTFd中工作，CTFd-Whale通过Docker API连接Docker进行容器的控制，通过frpc admin api进行内网穿透的控制，容器运行的Docker环境需要开启了Swarm，若有多台容器服务器则通过Swarm进行集群，frpc与容器通过Docker network进行互通，frpc通过与frps连接进行内网穿透，选手通过内网穿透连接到容器

必要条件：

  • CTFd-Whale与Docker通过API连接
  • CTFd-Whale与frpc通过API连接
  • frpc与容器通过Docker network连接
  • frpc与frps连接

非必要条件：

  • CTFd的运行环境不一定是Docker，也可以通过非Docker方式运行
  • frps与CTFd、Docker可以在同一台或不同服务器运行

部署方式

单机部署

单机部署时推荐将CTFd、frpc、frps均部署到Docker中，通过映射docker.sock连接Docker API，在Docker中建立管理网络用于连接CTFd与frpc，建立容器网络用于连接frpc与容器

优势：成本低，易于部署，仅需要一个出口IP

缺点：存在一定的安全风险

适用于小型比赛

多机部署

多机部署时推荐将CTFd与题目容器分离，在容器服务器中开启Docker API的远程连接，映射frpc的管理端口，CTFd-Whale通过IP连接到Docker API，通过IP连接到frpc的API，frpc与frps部署在同一台服务器

优势：平台与容器隔离，使用不同出口IP，互不影响

缺点：成本中等，配置较麻烦

适用于中型比赛

集群部署

集群部署推荐将CTFd、题目容器、frps分离部署，在容器服务器中开启Docker API的远程连接，映射frpc的管理端口，CTFd-Whale通过IP连接到Docker API，通过IP连接到frpc的API，frpc与frps通过IP连接

优势：平台与容器隔离，可动态分配容器运行的服务器，可根据服务器网络、内存等选择最优部署方案

缺点：成本高，配置项多，前期运维麻烦

适用于大型比赛

部署方法

下载CTFd-Whale

使用Git下载

进入CTFd/CTFd/plugins目录，使用git clone https://github.com/frankli0324/ctfd-whale下载插件，下载完成后使用docker compose up -d --build构建并启动CTFd

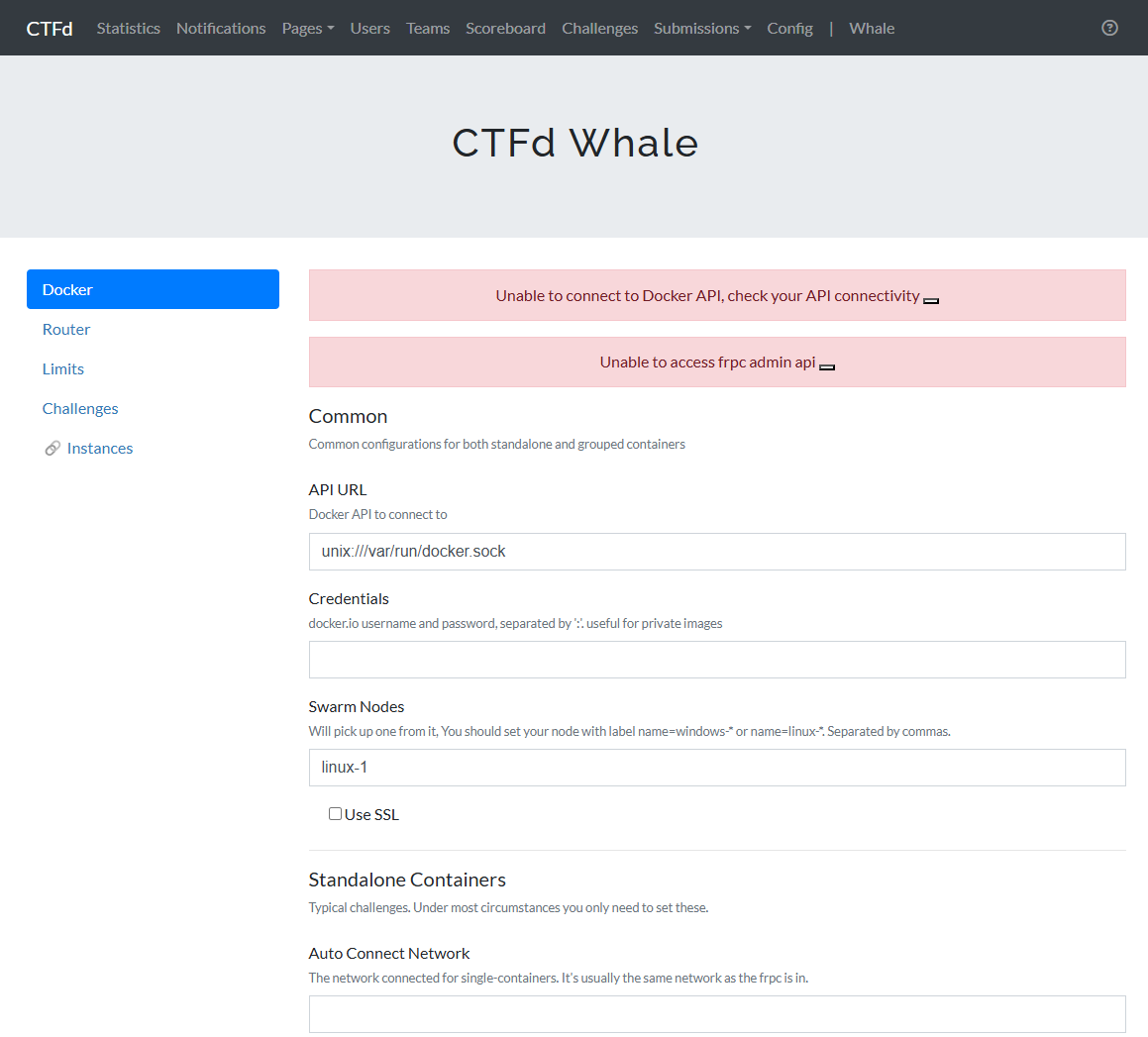

在管理面板选择Whale

Whale

此时提示无法连接到Docker API和frpc admin api，插件安装成功

设置Docker API

单机部署

对于CTFd未使用Docker的情况，安装Docker后即可使用unix:///var/run/docker.sock连接到Docker API

对于CTFd在Docker中的情况，在docker-compose.yml中services.ctfd.volumes节添加- /var/run/docker.sock:/var/run/docker.sock映射关系即可

多机部署或集群部署

在Swarm管理节点中，编辑Docker启动参数，开启远程访问

在CTFd-Whale配置面板中将连接地址填入API URL中，例如tcp://127.0.0.1:2375

设置frpc admin api

单机部署

在docker-compose.yml中修改version为3或更高

1
version: '3'

在docker-compose.yml中加入networks.frp_admin及networks.frpc_container网络

1
2
3
4
5
6
7
8
9
10
11
12
13
14
networks:
    ...
    frp_admin: # frp控制网络
        internal: true # 内网
        ipam: # 可选
            config: # 可选
                - subnet: 172.1.0.0/16 # 内网地址
    frpc_containers: # frpc容器网络
        driver: overlay # swarm中网络驱动
        internal: true # 容器不出网，可选
        attachable: true # 网络可附加
        ipam: # 可选
            config: # 可选
                - subnet: 172.2.0.0/16 # 内网地址

在docker-compose.yml中加入services.frpc节

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
services:
    ...
    frpc:
        image: snowdreamtech/frpc
        restart: always
        volumes:
            - ./conf/frp/frpc.ini:/etc/frp/frpc.ini # 配置文件放在CTFd/conf/frp/frpc.ini
        entrypoint:
            - /usr/bin/frpc
            - '-c'
            - /etc/frp/frpc.ini
        depends_on:
            - frps # 可选，frps与frpc在同一个文件中时使用
        networks:
            frp_admin:
                ipv4_address: 172.1.0.2 # 可选
            frpc_containers:

在CTFd/conf/frp创建frpc.ini

1
2
3
4
5
6
7
8
[common]
server_addr = frps # frps或具体IP
server_port = 7000
token = TOKEN
admin_addr = frpc # frpc或frp_admin指定IP
admin_port = 7400
admin_user = user
admin_pwd = pwd

对于frps不单独部署的情况，在docker-compose.yml中加入services.frps节

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
services:
    ...
    frps:
        image: snowdreamtech/frps
        restart: always
        volumes:
            - ./conf/frp/frps.ini:/etc/frp/frps.ini # 配置文件放在CTFd/conf/frp/frps.ini
        entrypoint:
            - /usr/bin/frps
            - '-c'
            - /etc/frp/frps.ini
        ports:
            - '10000-11000:10000-11000' # 题目端口范围
        networks:
            frp_admin:
                ipv4_address: 172.1.0.3 # 可选
            default:

在CTFd/conf/frp创建frps.ini

1
2
3
4
[common]
bind_addr = frps # frps或frp_admin指定IP
bind_port = 7000
token = TOKEN

对于frps单独部署的情况，在docker-compose.yml中加入services.frpc.extra_hosts节

1
2
3
4
5
6
services:
    ...
    frpc:
        ...
        extra_hosts:
            - 'host.docker.internal:host-gateway'

在docker-compose.yml中services.ctfd节

1
2
3
4
5
6
7
8
9
10
services:
    ...
    ctfd:
        ...
        depends_on:
            ...
            - frpc
        networks:
            ...
            frp_admin:

并去掉frp_admin中的internal，frpc使用host.docker.internal连接frps

在CTFd-Whale管理面板中Router节中API URL中填写http://user:pwd@frpc:7400

多机部署或集群部署

配置与单机部署类似，删除docker-compose.yml中原services内容，并添加services.frpc.ports节

1
2
3
4
5
6
services:
    ...
    frpc:
        ...
        ports:
            - 7400:7400

对于不使用Docker Compose启动的方式

1
2
docker network create --driver overlay --attachable frpc_containers
docker run -v ./conf/frp/frpc.ini:/etc/frp/frpc.ini --restart=always --network frpc_containers --add-host=host.docker.internal:host-gateway -p 7400:7400 --entrypoint /usr/bin/frpc snowdreamtech/frpc -c /etc/frp/frpc.ini

在CTFd-Whale管理面板中Router节中API URL中填写http://user:pwd@frpc IP:7400

启用Docker Swarm

1
2
docker swarm init
docker node update --label-add "name=linux-1" $(docker node ls -q)
